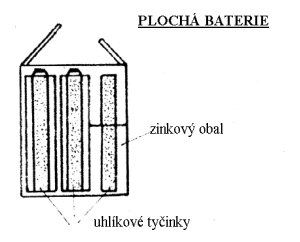

Jak
získáš uhlíkovou tyčinku?
- nejdříve roztrhni
papírový obal na ploché baterii a uvolni
jednotlivé sériově zapojené články
- opatrně kleštěmi
odstraňuj zinkový obal (zápornou elektrodu) a
černou hmotu (elektrolyt - salmiak), až se
dostaneš ke středu článku, kde je uhlíková
tyčinka, která slouží jako kladná elektroda.
Tuto tyčinku vyndej a očisti.
Připrav si
k pokusům některé části elektrických obvodů
a/ zdroj elektrického
napětí
1-2 ks ploché baterie o napětí 4,5 V
b/ vodiče
nastříhej si vodiče růzých délek, z obou konců
nožem opatrně odstraň izolaci
c/ žárovku s objímkou
- do korkové zátky vyvrtej
shora otvor o velikosti závitu žárovky
- na dno polož alobal,
který je vodivě spoj s odizolovaným koncem
vodiče
- konec tohoto vodiče
vytáhni skrz korkovou zátku ven (viz. obrázek)
- druhý vodič omotej
jedním odizolovaným koncem okolo závitu
žárovky
- žárovku vlož do
upravené korkové zátky
- dávej pozor, aby se oba
vodiče nedotýkaly odizolovanou částí

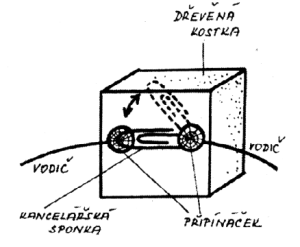

d/ jednoduchý spínač
- pod hlavičky
připínáčků omotej dva vodiče s
odizolovanými konci
- kancelářskou sponku
upevni jedním připínáčkem do dřevěné
kostky ze stavebnice
- druhý připínáček
zapíchni do dřevěné kostky tak, aby se ho
kancelářská sponka dotýkala
|
